Що се отнася до индустриалните машини, 20 -тонната хидравлична преса е работен кон в много производствени и метални работни операции. Като доставчик на [20 -тон хидравлична преса на вашата компания], често ме питат за диаметъра на хидравличния цилиндър на 20 -тонна хидравлична преса. Този на пръв поглед прост въпрос всъщност е доста сложен и включва дълбоко разбиране на хидравличните принципи, инженерния дизайн и специфичните изисквания на приложението.
Разбиране на основите на хидравличната преса
Преди да се задълбочите в диаметъра на цилиндъра, е важно да разберете как работи хидравличната преса. Хидравличната преса работи върху закона на Паскал, който гласи, че когато налягането се прилага върху затворена течност, промяната на налягането се случва в цялата течност. В хидравлична преса малко количество сила, приложено към малко бутало, може да генерира много по -голяма сила върху по -голямо бутало. Това се постига чрез предаване на налягането през хидравлична течност, обикновено масло, което е некомпресивно.
Основните компоненти на хидравличната преса включват хидравлична помпа, хидравличен цилиндър, бутало и рамка. Хидравличната помпа генерира налягането, което след това се прехвърля в хидравличния цилиндър. Буталото вътре в цилиндъра се движи под налягането, упражнявайки сила върху детайла. Рамката осигурява структурата и поддръжката за цялата система.
Изчисляване на диаметъра на хидравличния цилиндър
Диаметърът на хидравличния цилиндър на 20 -тон хидравлична преса се определя от няколко фактора, включително необходимата сила, работното налягане и ефективността на системата. Силата, упражнена от хидравличен цилиндър, може да бъде изчислена с формулата:
[F = p \ times a]
Къде:
- Е) е силата в Нютон (n)
- (P) е налягането в паскалите (PA)
- (А) е кръстосаната зона на буталото на квадратни метра ((m^2))
Първо, трябва да преобразуваме тонажа в Нютон. Един тон е еквивалентен на 9806,65 N, така че 20 -тона хидравлична преса има изискване за сила (F = 20 \ Times9806.65 = 196133 \ n).
Работното налягане на хидравличната система може да варира в зависимост от дизайна и приложението. Общите работни налягания за хидравлични преси варират от 1000 до 3000 psi (6,89 до 20,68 MPa). В името на изчислението нека приемем работно налягане 2000 psi или приблизително 13,79 MPa ((13.79 \ times10^6 \ pa)).
Можем да пренаредим формулата за решаване на зоната на напречното сечение (а):
[A = \ frac {f} {p}]
Замествайки стойностите, получаваме (a = \ frac {196133} {13.79 \ times10^6} = 0.0142 \ m^2)
Площта на напречното сечение на кръг (буталото) се дава от формулата (a = \ pi \ times (\ frac {d} {2})^2), където (d) е диаметърът. Пренареждайки тази формула за решаване на (D), получаваме:
[d = 2 \ times \ sqrt {\ frac {a} {\ pi}}]
Заместване (a = 0,0142 \ m^2), получаваме (d = 2 \ times \ sqrt {\ frac {0.0142} {\ pi}} \ приблизително 0.135 \ m) или 135 mm.
Това обаче е опростено изчисление. В реални световни приложения, други фактори като ефективността на хидравличната система, коефициента на безопасност и вида на използваната хидравлична течност също трябва да се вземат предвид.
Значение на диаметъра на хидравличния цилиндър
Диаметърът на хидравличния цилиндър играе решаваща роля за работата на 20 -тонна хидравлична преса. Цилиндърът с по -голям диаметър може да генерира повече сила при същото налягане, но също така изисква по -голям обем хидравлична течност за преместване на буталото. Това може да доведе до по -дълги времена на цикъл и по -висока консумация на енергия. От друга страна, цилиндърът с по -малък диаметър може да не е в състояние да генерира необходимата сила или може да се наложи да работи при по -високо налягане, което може да увеличи износване на системата.
Диаметърът също влияе върху стабилността и прецизността на пресата. Цилиндрът с правилно оразмеряване гарантира, че силата е равномерно разпределена, намалявайки риска от неравномерно натоварване и повреда на детайла. Той също така допринася за общата издръжливост на пресата, тъй като добре проектираният цилиндър може да издържи високото налягане и сили, участващи в операцията.
Нашите 20 -тонни предложения за хидравлична преса
Като доставчик на [20 -тона хидравлична преса на вашата компания, ние предлагаме набор от хидравлични преси с различни диаметри на цилиндъра, за да отговорим на разнообразните нужди на нашите клиенти. Нашите20 тона хидравлична пресае проектиран с висококачествени материали и модерни производствени техники, за да се гарантира надеждна ефективност и дълъг експлоатационен живот.

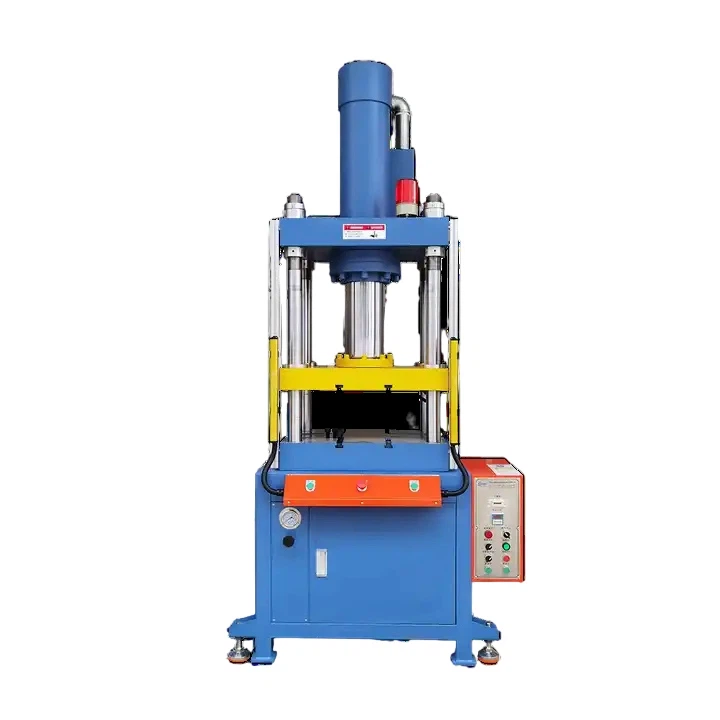

Ние също предлагамеБърза хидравлична пресаОпции, които са оптимизирани за операции с висока скорост. Тези преси са оборудвани със специално проектирани цилиндри, които могат да осигурят бързо движение и висока мощност, което ги прави идеални за приложения, където производителността е ключов фактор.
В допълнение, нашето20 тона електрическа хидравлична пресаКомбинира силата на хидравликата с удобството на електрическата работа. Той разполага с прецизна система за управление и хидравличен цилиндър с размери, за да осигури точна и ефективна производителност.
Фактори, влияещи върху избора на диаметър на цилиндъра
Когато избирате диаметъра на хидравличния цилиндър за 20 -тона хидравлична преса, трябва да се вземат предвид няколко фактора:
- Изисквания за приложение: Различните приложения имат различни изисквания за сила и скорост. Например, пресата, използвана за щамповане, може да изисква по -висока сила и по -бавна скорост, докато пресата, използвана за сглобяване, може да се нуждае от по -ниска сила и по -бързо време на цикъла.
- Космически ограничения: Наличното пространство в работилницата или производственото съоръжение може да ограничи размера на хидравличния цилиндър. Цилиндърът с по -голям диаметър може да не се побере в компактно пространство, така че може да се наложи да бъде избран цилиндър с по -малък диаметър.
- Бюджет: Цената на хидравличния цилиндър се увеличава с диаметъра. По -големият цилиндър изисква повече материали и по -сложни производствени процеси, което може да доведе до по -висока цена.
Заключение
Диаметърът на хидравличния цилиндър на хидравлична преса от 20 тона е критичен параметър, който влияе върху производителността, ефективността и цената на пресата. Разбирайки принципите на хидравличната експлоатация и разглеждайки специфичните изисквания на приложението, клиентите могат да вземат информирано решение при избора на хидравлична преса.
В [Вашата компания] ние се ангажираме да предоставим на нашите клиенти висококачествени хидравлични преси, които отговарят на техните нужди. Независимо дали търсите стандартна хидравлична преса с 20 тона или персонализирано решение, нашият екип от експерти може да ви помогне да изберете правилния диаметър на цилиндъра и конфигурация за вашето приложение.
Ако се интересувате от нашите продукти или имате въпроси относно диаметъра на хидравличния цилиндър или други аспекти на нашата 20 -тонна хидравлична преса, моля, не се колебайте да се свържете с нас за подробна дискусия и договаряне на поръчки. Очакваме с нетърпение да работим с вас, за да постигнете вашите производствени цели.
ЛИТЕРАТУРА
- „Хидравлика и пневматика: Ръководство за техник и инженер“ от Дейвид Хюит
- "Технология на флуидната мощност" от Робърт Л. Мот
